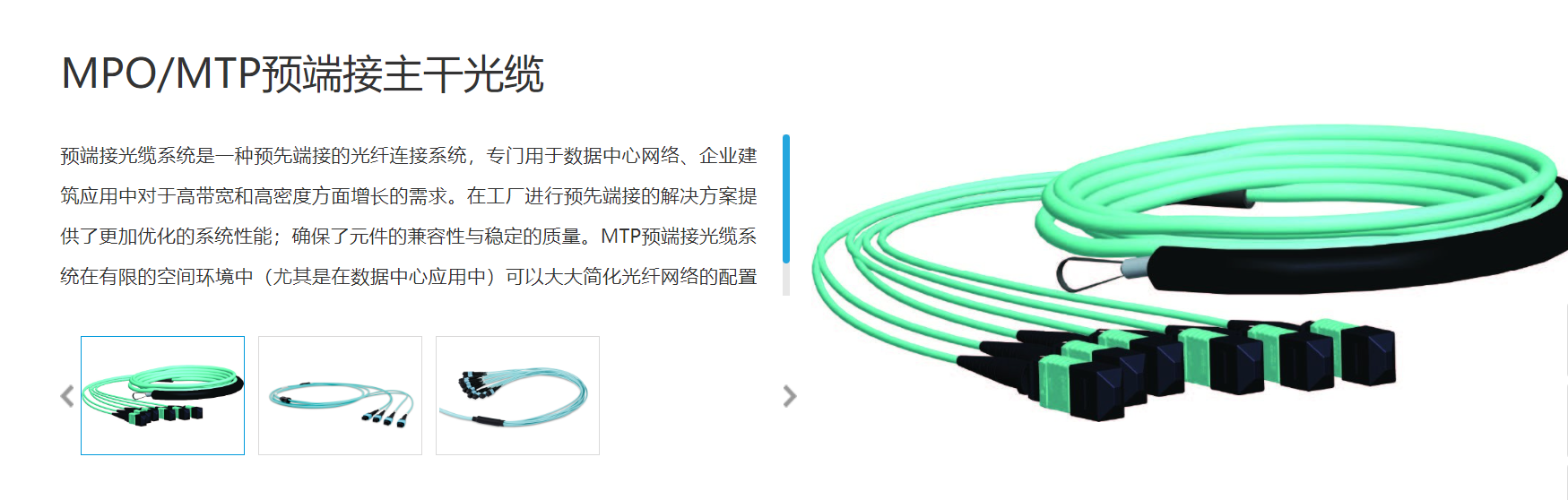

MPO/MTP预端接主干光缆
- 分类：数据中心光配设备
- 发布时间：2025-12-03
- 访问量：0
MPO/MTP预端接主干光缆
- 分类：数据中心光配设备
- 发布时间：2025-12-03
- 访问量：0
产品应用
数据中心EDA、HDA、IDA、MDA之间及数据中心互联。
1、产品标准
符合TIA/EIA-568-C3,ISO/IEC 11801
连接器符合IEC-61754-7和TIA/EIA-604-5(FOCIS 5)标准定义
符合Telcorida GR的相关标准
2、产品特点
100%在工厂端接并经检测后出厂
可灵活选择极性（Type A、Type B、Type C）
提供拉手以便于安装
每一根光缆上均贴有标签用于产品的生产和质量回溯
OM3、OM4、OM5光缆采用抗微弯设计，大大降低由于弯曲问题造成的系统运行中断和退化
可快速配置与组网，减少现场安装时间
快速升级，支持并行传输系统应用
提供多种阻燃级别外护套：LSZH、OFNR、OFNP
包装：单独包装，带有唯一可识别的序号标签供追溯
3、光纤性能
光纤类型
芯包直径（μm)
有效模式带宽(MHZ.KM)
工作波长（nm）
最大衰减（dB/km）
G.657.A2
9/125
NA
1310/1383/1550
0.35/0.35/0.21
BI OM3
50/125
2000
850/1300
2.3/0.6
BI OM4
50/125
4700
850/1300
2.3/0.6
BI OM5
50/125
4700@850nm，2470@953nm
850/953/1300
2.3/1.7/0.6
4、连接器性能
损耗等级
IL(dB)
高低温循环△IL(dB)
RL（dB）
高低温循环△RL(dB)
MTP多模高精度
≤0.25
≤0.20
≥28
≤5
MPO多模高精度
≤0.25
≤0.20
≥25
≤5
MTP单模高精度
≤0.35
≤0.30
≥65
≤5
MPO单模普通精度
≤0.60
≤0.30
≥65
≤5
5、机械性能
光芯纤数
分支长度
(cm)
牵引拉手最大抗拉强度（N） 牵引拉手耐冲击力
（N/cm）
静态弯曲半径
(mm)
动态弯曲半径
(mm)
工作温度
（℃）
安装温度
（℃）
运输和储藏温度
（℃）
包装方式
12
60-100
400
100
10D
20D
-20~+60
-5~+50
-25~+75
L＜50米，使用PE袋包装 ；L≥50米，使用轮轴包装
24
60-100
450
100
10D
20D
-20~+60
-5~+50
-25~+75
48
60-100
660
100
10D
20D
-20~+60
-5~+50
-25~+75
72
60-100
660
100
10D
20D
-20~+60
-5~+50
-25~+75
96
60-100
660
100
10D
20D
-20~+60
-5~+50
-25~+75
144
60-100
660
100
10D
20D
-20~+60
-5~+50
-25~+75
6、产品型号
产品型号
产品描述
iCONEC-DTHBTTFFE12H-0100
MTP主干预端接光缆，连接器F-F, 12芯，LSZH-1，Type B,G657A2,10m
iCONEC-DTHBTTFFE12R-0100
MTP主干预端接光缆，连接器F-F, 12芯，OFNR，Type B,G657A2,10m
iCONEC-DTHBTTFFE12P-0100
MTP主干预端接光缆，连接器F-F, 12芯，OFNP，Type B,G657A2,10m
iCONEC-DTHBTTFFA12H-0100
MTP主干预端接光缆，连接器F-F, 12芯，LSZH-1，Type B,OM3,10m
iCONEC-DTHBTTFFA12R-0100
MTP主干预端接光缆，连接器F-F, 12芯，OFNR，Type B,OM3,10m
iCONEC-DTHBTTFFA12P-0100
MTP主干预端接光缆，连接器F-F, 12芯，OFNP，Type B,OM3,10m
iCONEC-DTHBTTFFN12H-0100
MTP主干预端接光缆，连接器F-F, 12芯，LSZH-1，Type B,OM4,10m
iCONEC-DTHBTTFFN12R-0100
MTP主干预端接光缆，连接器F-F, 12芯，OFNR，Type B,OM4,10m
iCONEC-DTHBTTFFN12P-0100
MTP主干预端接光缆，连接器F-F, 12芯，OFNP，Type B,OM4,10m
iCONEC-DTHBPTFFE12H-0100
MPO主干预端接光缆，连接器F-F, 12芯，LSZH-1，Type B,G657A2,10m
iCONEC-DTHBPTFFE12R-0100
MPO主干预端接光缆，连接器F-F, 12芯，OFNR，Type B,G657A2,10m
iCONEC-DTHBPTFFE12P-0100
MPO主干预端接光缆，连接器F-F, 12芯，OFNP，Type B,G657A2,10m
iCONEC-DTHBPTFFA12H-0100
MPO主干预端接光缆，连接器F-F, 12芯，LSZH-1，Type B,OM3,10m
iCONEC-DTHBPTFFA12R-0100
MPO主干预端接光缆，连接器F-F, 12芯，OFNR，Type B,OM3,10m
iCONEC-DTHBPTFFA12P-0100
MPO主干预端接光缆，连接器F-F, 12芯，OFNP，Type B,OM3,10m
iCONEC-DTHBPTFFN12H-0100
MPO主干预端接光缆，连接器F-F, 12芯，LSZH-1，Type B,OM4,10m
iCONEC-DTHBPTFFN12R-0100
MPO主干预端接光缆，连接器F-F, 12芯，OFNR，Type B,OM4,10m
iCONEC-DTHBPTFFN12P-0100
MPO主干预端接光缆，连接器F-F, 12芯，OFNP，Type B,OM4,10m
备注：如遇客户特殊要求，可视具体要求进行设计和定制。
