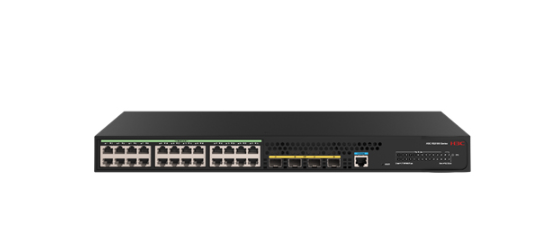

H3C RS5100交换机是新华三技术有限公司（以下简称H3C公司）自主开发的千兆以太网交换机产品，是为要求具备高性能、高端口密度且易于安装的网络环境而设计的智能型可网管交换机。

H3C RS5100系列以太网交换机提供10/100/1000Base-T自适应以太网端口或SFP光口。在企业网中，可以作为接入设备提供千兆到桌面应用；在城域网或者行业用户中，向下可以提供千兆接入最终用户或汇接低端交换机，向上可以通过千兆万兆光纤或者链路聚合汇聚到大容量的L3交换机。

H3C RS5100系列以太网交换机包含如下型号：

 RS5100-24T4MS：24个10/100/1000BASE-T自适应以太网端口，4个1/2.5G BASE-X SFP端口；

 RS5100-24FP4MS：24个10/100/1000BASE-T PoE+自适应以太网端口，4个1/2.5G BASE-X SFP端口；

产品特点

1、丰富的业务性能

支持Internet宽带接入，主要支持中小企业网用户的千兆接入，提供千兆端口接入，提供千兆、2.5G上行。支持Jumbo Frame，支持802.1X，MAC认证，端口安全，支持LACP协议，支持4K个VLAN，支持黑洞MAC等特性，支持基于端口的二三层优先级自动映射，支持基于端口的镜像，支持重定向，支持端口隔离，支持访问控制列表，支持端口限速，支持IPv6，支持以太网OAM：802.3ah 和802.1ag (CFD:Connectivity Fault Detection，连通错误检测)丰富Ipv6功能

2、完备的安全控制策略

H3C RS5100系列交换机支持创新的单端口多认证Triple功能，在客户端形式多样的网络环境中，不同客户端支持的接入认证方式有所不同，例如，有的客户端只能进行MAC地址认证（比如打印机终端），有的用户主机进行802.1X认证，有的用户主机只希望通过Web访问进行Portal认证。为了灵活适应这种网络环境的多认证需求，RS5100系列交换机支持单端口多认证的统一部署方式，使得用户可以选择任何一种适合的认证机制来进行认证，且只需要通过一种方式的认证即可实现接入。客户端提供Guest Vlan功能，使得为被授权的访问端只能接入访问特定的资源，并且会采取相应的策略，例如可以获得802.1x客户端、升级客户端或者获得其他的升级程序等等。支持Secure Shell V2（SSH V2）特性可以提供安全的信息保障和强大的认证功能，以保护以太网交换机不受诸如IP地址欺诈、明文密码截取等等攻击。

ARP攻击和ARP病毒作为局域网安全的第一大威胁，H3C RS5100系列交换机支持丰富的ARP防御功能，例如ARP Detection，实现用户合法性检查功能和ARP报文有效性检查功能，ARP限速，避免大量ARP报文对CPU进行冲击等等。

H3C RS5100系列交换机支持EAD（终端准入控制）功能，配合后台系统可以将终端防病毒、补丁修复等终端安全措施与网络接入控制、访问权限控制等网络安全措施整合为一个联动的安全体系，通过对网络接入终端的检查、隔离、修复、管理和监控，使整个网络变被动防御为主动防御、变单点防御为全面防御、变分散管理为集中策略管理，提升了网络对病毒、蠕虫等新兴安全威胁的整体防御能力。

3、丰富的QoS策略

H3C RS5100系列交换机支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP端口号、协议类型、VLAN的流分类。提供灵活的对列调度算法，可以同时基于端口和队列进行设置，支持SP、WRR、SP+WRR三种模式。同时还支持入/出方向双向ACL、支持流量监管CAR功能、支持出/入方向的端口/流镜像，用于对指定端口上的报文进行监控，将端口上的数据包复制到监控端口，以进行网络检测和故障排除。同时H3C RS5100系列交换机还支持sFlow功能，对网络上的数据包进行采样，在千兆/万兆高速的网络上精确地监控网络流量，用于对网络流量进行统计分析和控制。

4、出色的管理性

H3C RS5100系列交换机支持SNMPv1/v2/v3（Simple Network Management Protocol），可支持Open View等通用网管平台以及iMC智能管理中心。支持CLI命令行，Web网管，TELNET，使设备管理更方便，并且支持SSH2.0等加密方式，使得管理更加安全。

H3C RS5100系列交换机支持基于MAC地址划分VLAN，很好的解决了移动办公的智能灵活管理；结合特有的基于全局和VLAN

下发ACL策略，在简化用户配置的同时，也大幅节约了硬件资源。

H3C RS5100交换机支持BIMS协议，能自动从服务器下载配置文件和应用程序，实现零配置启动，大幅度降低了大型网络和复杂网络的初始配置工作量。

5、高可靠性

H3C RS5100系列交换机具备设备级和链路级的多重可靠性保护。硬件支持过流保护、过压保护和过热保护技术；支持电源和风扇的故障检测及告警，可以根据温度的变化自动调节风扇的转速，这些设计使设备具备了很高的可靠性。

除了设备级可靠性以外，该产品还支持丰富的链路级可靠性技术，包括LACP/STP/RSTP/MSTP/Smart Link等保护协议。

H3C RS5100系列交换机支持快速检测链路的通断，并支持端口下的环路检测功能，防止端口下因私接Hub等设备形成的环路而导致网络故障的现象。

6、专业的防雷功能

H3C RS5100系列交换机采用专业防雷（防浪涌）技术，支持业界领先的10KV防雷能力，使其在比较恶劣的工作环境中也能极大的降低雷击对设备的损坏率。

7、PoE能力

H3C RS5100系列交换机可支持PoE供电，能够为AP、摄像头等受电设备（PD）进行远程供电，此外H3C RS5100系列还将AI能力融入到PoE技术中，使得PoE交换机可以支持：

Fast PoE：PoE交换机上电后，可以实现秒级为受电设备供电，无需等待交换机启动完成

Perpetual PoE：交换机使用命令进行热重启时，保证受电设备的供电不会发生中断，维持受电设备的正常运行

8、绿色节能

H3C RS5100系列交换机采用最新节能芯片以及创新的架构设计方案，实现千兆交换机的最低功耗，给用户带来绿色、环保、节能的全新网络接入产品，降低用户维护成本。其中RS5100-24T4MS为静音设计，采用无风扇被动散热可以保障教室、办公等场所的安静体验，运行噪声低于20dB。

同时H3C RS5100系列交换机采用多种绿色节能设计，包括auto-power-down（端口自动节能），如果在一段时间内接口状态始终为down，则系统自动停止对该接口供电，自动进入节能模式；支持EEE节能功能，端口如果在连续一段时间之内空闲，系统会将该端口设置为节能模式，当有报文收发时再通过定时发送的监听码流唤醒端口恢复业务，达到节能的效果，满足材料环保与安全性的欧盟RoHS标准。

在大型园区网络典型应用

在大中型企业园区网中，RS5100系列以太网交换机可作为接入交换机，提供了高性能、大容量的交换服务，并支持2.5GE的上行接口，为接入设备提供了更高的带宽。

RS5100系列以太网交换机在企业网/园区网接入层应用
